對于具有暴漲暴落特征的山溪性河流，洪水漲落過程中河道漂浮物較多，此時采用常規水文纜道流速儀方式進行測流具有較大安全隱患。此外，為處理測流期間流速儀纏繞等問題又使測流歷史不可控。而近年來，雷達波在線測流技術已逐步成熟。對水文纜道與雷達波測流進行系統耦合，通過無線網關以及無線低功耗透傳適配器實現雷達流速采集控制、實時水位獲取、纜道自動行進控制等測流，系統耦合運行可靠，測流精度滿足測驗要求。本文將大概簡述下纜道雷達全自動雷達波測流系統的監測及應用。

一、 系統簡介

纜道雷達全自動雷達波測流系統，其中雷達波表面流速儀采用平板多普勒雷達傳感器技術，主要采用微波對河流、泥漿、污水等表面流速進行測量，可應用于水文監測、防洪防澇、環保排污監測等領域。

二、 系統工作原理

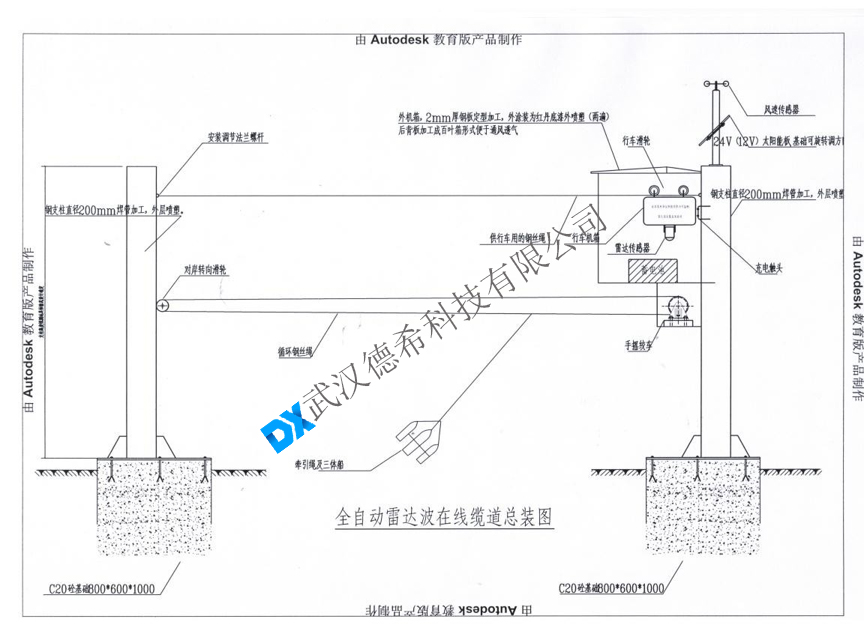

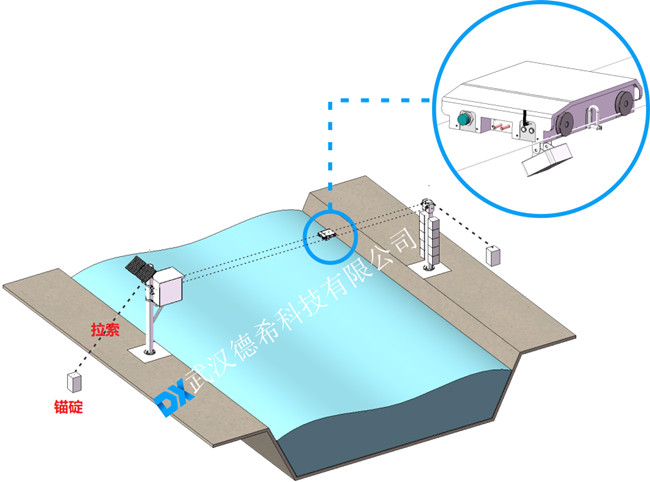

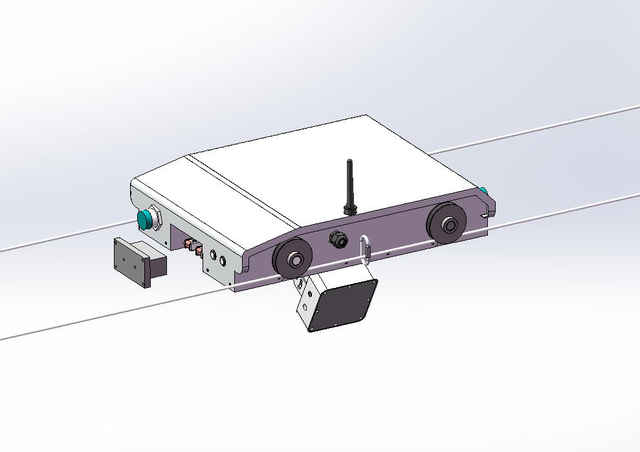

纜道雷達全自動雷達波在線測流系統利用兩根間距為300mm、直徑≥5mm的304不銹鋼鋼絲繩做導軌，將雷達波測速探頭、雙自流電機、雷達測速控制器、鋰電池、無線電臺等設備安裝在雷達運行車內，雷達運行車通過驅動輪和轉向輪懸掛在導軌繩上。當雷達測速控制器通過無線電臺接收到運行指令，控制雷達運行車內的電機控制指令將雷達運行車運行到測流斷面指定位置，然后將到位信息通過無線電臺發送給系統控制器，系統控制器再通過電臺給雷達測速控制器發送測流指令。雷達測流控制器接收到測流指令后，控制雷達測速探頭開始測速測驗，并及時將雷達測速探頭實測流速數據通過無線電臺發送給系統控制器，系統控制器同時采集水位數據，再將水位、流速等數據發送給流量計算終端，實時計算斷面流量，從而實現斷面無人值守自動測驗。當完成測流后，將雷達運行車開回室內，自動對準充電控制箱進行充電。

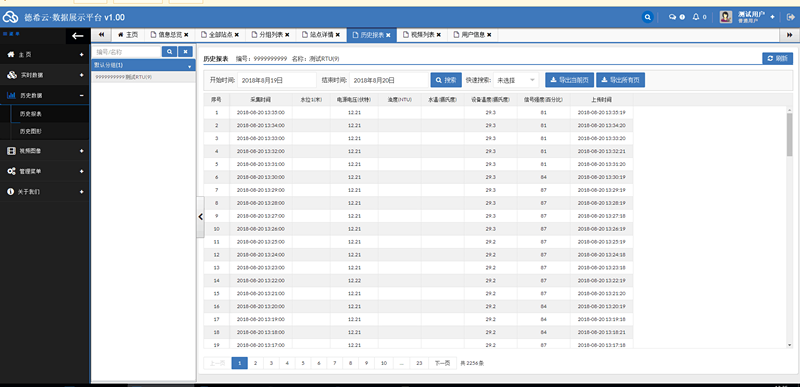

中心站管理軟件：通過GPRS公網訪問省中心服務器；查看測站水位、流量過程線，能在過程線上對突出的點據進行修改，并保留突出點的原始值；在非測流時間，能人工控制增加測次；按水文資料整編規范要求完成日平均流量和日平均水位表推算；查看、修改測站參數和報訊參數；具有測站運行日志管理功能。

三、系統設備組成

由雷達表面流速儀、雷達運行車、系統控制器、雷達測速控制器、流量計算終端、在線充電箱、蓄電池、無線電臺、RTU遙測終端機、水位計(浮子、氣泡或雷達)和中心站軟件等組成。

四、系統特點

1)利用雷達流速儀自動完成測流斷面各設定垂線水面流速的自動監測；

2)要求在測站現場完成流量計算，并能查詢、顯示任意測次流量成果；

3)系統可以根據水位變化自行調整測流垂線數(垂線布設方案可根據客戶要求任意設置，遠超過3個);水位計數據可以單獨使用，也可以與水情信息采集系統共用；

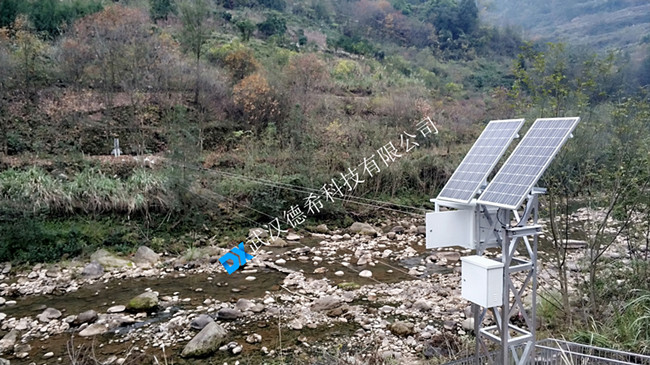

武漢德希將纜道式雷達波測流系統引入到中小河流的流量測試過程中，能夠?qū)崿F(xiàn)高流速、有懸浮物的測試，測試安全，避免了水草等水生植物對儀器的纏繞，方便實用可用于寬河流的整個斷面流量監測，能夠在較短的時間內獲得相對準確的數據，為防洪決策提供依據。
